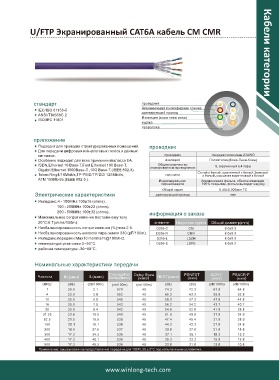

U/FTP Экранированный CAT6A кабель CM CMR Кабели категории

стандарт проводник
IEC/ISO 61156-5 Алюминиевая полиэфирная пленка
дренирующий провод
ANSI/TIA568C.2
ISO/IEC 11801 Изоляция (кожа пена кожа)
куртка
проволока
приложение
Подходит для проводки структурированных помещений. проводник
Для передачи цифровых и аналоговых голоса и данных
сигналов. проводник твердая голая медь 23AWG
Особенно подходит для всех применений класса EA. изоляция Полиэтилен(Кожа-Пена-Кожа)
ISDN,Ethernet 10 Base-T,Fast Ethernet 100 Base-T, Общее количество 8, скрученный в 4 пары
Gigabit Ethernet 1000Base-T ,10G Base-T.(IEEE 802.3). изолированных проводников
Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s, код цвета Синий x белый, оранжевый x белый,Зеленый
x белый, код цвета коричневый x белый
ATM 155Mbit/s.(IEEE 802.5 ). Индивидуальная Алюминиевая фольга, обеспечивающая
парнаязащита 100% покрытие, фольга выходит наружу
Общий экран 0.40±0.005mm TC
Электрические характеристики дренирующий провод нет
Импеданс:4 - 100MHz 100±15 (ohms) .
100 - 200MHz 100±22 (ohms).
200 - 500MHz 100±32 (ohms). информация о заказе
Максимальное сопротивление постоянному току
20°C:8.7(ohms/100m). элемент Наружная куртка Общий диаметр(mm)
Несбалансированность сопротивления (%):max 2.5. D255-C CM 8.0±0.3
Несбалансированность емкости пара-земля 330 (pF/100m). D255-R CMR 8.0±0.3
Импеданс передачи:Max10 mohms/m@100MHz. D255-L LSZH 8.0±0.3
температура установки:0~50°C. D255-E LDPE 8.0±0.3
рабочая температура:-20~60°C.

Номинальные характеристики передачи

Частота RL(мин) IL(макс) Propagation Delay Skew NEXT(макс) PSNEXT ACR-F PSACR-F
(мин)
Delay(макс)
(мин)
(мин)
(макс)
(MH)z (dB) (dB/100m) (ns/100m) (ns/100m) (dB) (dB) (dB/100m) (dB/100m)
1 20.0 2.1 570 45 74.3 72.3 67.8 64.8
4 23.0 3.8 552 45 65.3 63.3 55.8 52.8
10 25.0 5.9 545 45 59.3 57.3 47.8 44.8
16 25.0 7.5 543 45 56.2 54.2 43.7 40.7
20 25.0 8.4 542 45 54.8 52.8 41.8 38.8
31.25 23.6 10.5 540 45 51.9 49.9 37.9 34.9
62.5 21.5 15.0 539 45 47.4 45.4 31.9 28.9
100 20.1 19.1 538 45 44.3 42.3 27.8 24.8
200 18.0 27.6 537 45 39.8 37.8 21.8 18.8
300 17.3 34.3 536 45 37.1 35.1 18.3 15.3
400 17.3 40.1 536 45 35.3 33.3 15.8 12.8
500 17.3 45.3 536 45 33.8 31.8 13.8 10.8
Примечание: вышеуказанное представление передачи для 100M, 20 ± 2°C под испытанными условиями.
