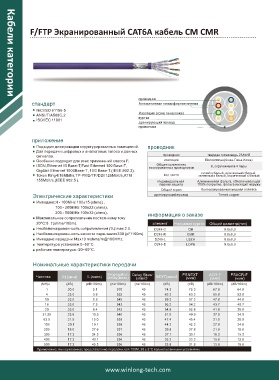

F/FTP Экранированный CAT6A кабель CM CMR

проводник
Кабели категории
стандарт Алюминиевая полиэфирная пленка
IEC/ISO 61156-5
ANSI/TIA568C.2 Изоляция (кожа пена кожа)
куртка
ISO/IEC 11801
дренирующий провод
проволока
приложение
Подходит для проводки структурированных помещений. проводник
Для передачи цифровых и аналоговых голоса и данных
сигналов. проводник твердая голая медь 23AWG
Особенно подходит для всех применений класса F. изоляция Полиэтилен(Кожа-Пена-Кожа)
Общее количество
ISDN,Ethernet 10 Base-T,Fast Ethernet 100 Base-T, изолированных проводников 8, скрученный в 4 пары
Gigabit Ethernet 1000Base-T ,10G Base-T.(IEEE 802.3).
синий x белый, оранжевыйx белый,
Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s,ATM код цвета зеленныйx белый, коричневый x белый
155Mbit/s.(IEEE 802.5 ). Индивидуальная Алюминиевая фольга, обеспечивающая
парная защита 100% покрытие, фольга выходит наружу
Общий экран Консервированная медная оплетка
Электрические характеристики дренирующий провод Tinned copper
Импеданс:4 - 100MHz 100±15 (ohms) .
100 - 200MHz 100±22 (ohms).
200 - 500MHz 100±32 (ohms). информация о заказе
Максимальное сопротивление постоянному току
20°C:8 .7(ohms/100m). элемент Наружная куртка Общий диаметр(mm)
Несбалансированность сопротивления (%):max 2.5. D245-C CM 8.0±0.3
Несбалансированность емкости пара-земля330 (pF/100m). D245-R CMR 8.0±0.3
Импеданс передачи:Max10 mohms/m@100MHz. D245-L LSZH 8.0±0.3
температура установки:0~50°C. D245-E LDPE 8.0±0.3
рабочая температура:-20~60°C.

Номинальные характеристики передачи

Частота RL(мин) IL(макс) Propagation Delay Skew NEXT(макс) PSNEXT ACR-F PSACR-F
(мин)
Delay(макс)
(мин)
(мин)
(макс)
(MH)z (dB) (dB/100m) (ns/100m) (ns/100m) (dB) (dB) (dB/100m) (dB/100m)
1 20.0 2.1 570 45 74.3 72.3 67.8 64.8
4 23.0 3.8 552 45 65.3 63.3 55.8 52.8
10 25.0 5.9 545 45 59.3 57.3 47.8 44.8
16 25.0 7.5 543 45 56.2 54.2 43.7 40.7
20 25.0 8.4 542 45 54.8 52.8 41.8 38.8
31.25 23.6 10.5 540 45 51.9 49.9 37.9 34.9
62.5 21.5 15.0 539 45 47.4 45.4 31.9 28.9
100 20.1 19.1 538 45 44.3 42.3 27.8 24.8
200 18.0 27.6 537 45 39.8 37.8 21.8 18.8
300 17.3 34.3 536 45 37.1 35.1 18.3 15.3
400 17.3 40.1 536 45 35.3 33.3 15.8 12.8
500 17.3 45.3 536 45 33.8 31.8 13.8 10.8
Примечание: вышеуказанное представление передачи для 100M, 20 ± 2°C под испытанными условиями.
