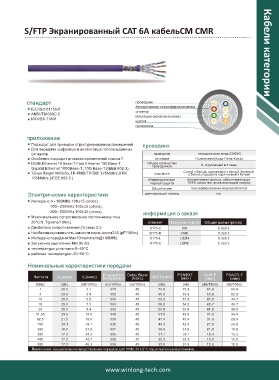

S/FTP Экранированный CAT 6A кабельCM CMR Кабели категории

стандарт проводник
IEC/ISO 61156-5 Алюминиевая полиэфирная пленка
оплетка
ANSI/TIA568C.2 Изоляция (кожа пена кожа)
ISO/IEC 11801
куртка
проволока

приложение
Подходит для проводки структурированных помещений. проводинк
Для передачи цифровых и аналоговых голоса и данных
сигналов. проводник твердая голая медь 23AWG
Особенно подходит для всех применений класса F. изоляция Полиэтилен(Кожа-Пена-Кожа)
ISDN,Ethernet 10 Base-T,Fast Ethernet 100 Base-T, Общее количество 8, скрученный в 4 пары
Gigabit Ethernet 1000Base-T ,10G Base-T.(IEEE 802.3). проводников
Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s,ATM код цвета Синий x белый, оранжевый x белый,Зеленый
x белый, код цвета коричневый x белый
155Mbit/s.(IEEE 802.5 ). Индивидуальная Алюминиевая фольга, обеспечивающая
парная защита 100% покрытие, фольга выходит наружу
Общий экран Консервированная медная оплетка
Электрические характеристики дренирующий провод нет
Импеданс:4 - 100MHz 100±15 (ohms) .
100 - 200MHz 100±22 (ohms).
200 - 500MHz 100±32 (ohms). информация о заказе
Максимальное сопротивление постоянному току
20°C:8 .7(ohms/100m). элемент Наружная куртка Общий диаметр(mm)
Дисбаланс сопротивления (%):max 2.5. D175-C CM 8.3±0.3
Несбалансированность емкости пара-земля330 (pF/100m). D175-R CMR 8.3±0.3
Импеданс передачи:Max10 mohms/m@100MHz. D175-L LSZH 8.3±0.3
Затухание сцепления:Min 80 dB. D175-E LDPE 8.3±0.3
температура установки:0~50°C.
рабочая температура:-20~60°C.

Номинальные характеристики передачи

Частота RL(мин) IL(макс) Propagation Delay Skew NEXT(мин) PSNEXT ACR-F PSACR-F
Delay(макс)
(макс)
(мин)
(мин)
(мин)
(MH)z (dB) (dB/100m) (ns/100m) (ns/100m) (dB) (dB) (dB/100m) (dB/100m)
1 20.0 2.1 570 45 74.3 72.3 67.8 64.8
4 23.0 3.8 552 45 65.3 63.3 55.8 52.8
10 25.0 5.9 545 45 59.3 57.3 47.8 44.7
16 25.0 7.5 543 45 56.2 54.2 43.7 40.7
20 25.0 8.4 542 45 54.8 52.8 41.8 38.8
31.25 23.6 10.5 540 45 51.9 49.9 37.9 34.9
62.5 21.5 15.0 539 45 47.4 45.4 31.9 28.9
100 20.1 19.1 538 45 44.3 42.3 27.8 24.8
200 18.0 27.6 537 45 39.8 37.8 21.8 18.8
300 17.3 34.3 536 45 37.1 35.1 18.3 15.3
400 17.3 40.1 536 45 35.3 33.3 15.8 12.8
500 17.3 45.3 536 45 33.8 31.8 13.8 10.8
Примечание: вышеуказанное представление передачи для 100M, 20 ± 2°C под испытанными условиями.
