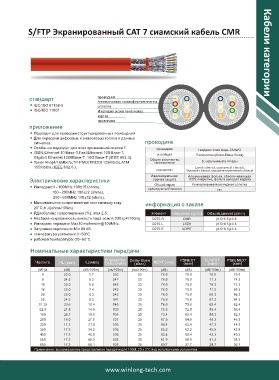

S/FTP Экранированный CAT 7 сиамский кабель CMR Кабели категории

стандарт проводник
Алюминиевая полиэфирная пленка
IEC/ISO 61156-5 оплетка
ISO/IEC 11801 Изоляция (кожа пена кожа)
куртка
проволока
приложение
Подходит для проводки структурированных помещений.
Для передачи цифровых и аналоговых голоса и данных
сигналов. проводинк
Особенно подходит для всех применений класса F. проводник твердая голая медь 23AWG
ISDN,Ethernet 10 Base-T,Fast Ethernet 100 Base-T, изоляция
Gigabit Ethernet 1000Base-T ,10G Base-T.(IEEE 802.3). Полиэтилен(Кожа-Пена-Кожа)
Token Ring4/16Mbit/s,TP-PMD/TP/DDI 125Mbit/s,ATM Общее количество 8, скрученный в 4 пары
проводников
155Mbit/s.(IEEE 802.5 ). Синий x белый, оранжевый x белый,
код цветаv Зеленый x белый, код цвета коричневый x белый
Индивидуальная Алюминиевая фольга, обеспечивающая
Электрические характеристики парная защита 100% покрытие, фольга выходит наружу
Общий экран
Импеданс:4 - 100MHz 100±15 (ohms). дренирующий провод Консервированная медная оплетка
100 - 200MHz 100±22 (ohms). нет
200 - 600MHz 100±32 (ohms).
Максимальное сопротивление постоянному току информация о заказе
20°C:8 .4(ohms/100m).
RДисбаланс сопротивления (%): max 2.5. элемент Наружная куртка Общий диаметр(mm)
Несбалансированность емкости пара-земля:330 (pF/100m). D275-R CMR (8.5+8.5)±0.3
Импеданс передачи:Max10 mohms/m@100MHz. D275-L LSZH (8.5+8.5)±0.3
Затухание сцепления:Min 80 dB. D275-E LDPE (8.5+8.5)±0.3
температура установки:0~50°C.
рабочая температура:-20~60°C.

Номинальные характеристики передачи
Propagation Delay Skew PSNEXT ELNEXT PSELNEXT
Частота RL (мин) IL(макс) Delay(макс) (макс) NEXT (мин) (мин) (мин) (мин)
(MH)z (dB) (dB/100m) (ns/100m) (ns/100m) (dB) (dB) (dB/100m) (dB/100m)
4 23.0 3.7 552 25 78.0 75.0 78.0 75.0
8 24.5 5.2 547 25 78.0 75.0 77.2 74.2
10 25.0 5.9 545 25 78.0 75.0 75.3 72.3
16 25.0 7.4 543 25 78.0 75.0 71.2 68.2
20 25.0 8.3 542 25 78.0 75.0 69.3 66.3
25 24.3 9.3 541 25 78.0 75.0 67.3 64.3
31.25 23.6 10.4 540 25 78.0 75.0 65.4 62.4
62.5 21.5 14.9 539 25 75.5 72.5 59.4 56.4
100 20.1 19.0 538 25 72.4 69.4 55.3 52.3
200 18.0 27.5 537 25 67.9 64.9 49.3 46.3
250 17.3 31.0 536 25 66.4 63.4 47.3 44.3
300 17.3 34.2 536 25 65.2 62.2 45.8 42.8
400 17.3 40.0 536 25 63.4 60.4 43.3 40.3
500 17.3 45.3 536 25 61.9 58.9 41.3 38.3
600 17.3 50.1 535 25 60.7 57.7 39.7 36.7
Примечание: вышеуказанное представление передачи для 100M, 20 ± 2°C под испытанными условиями.
