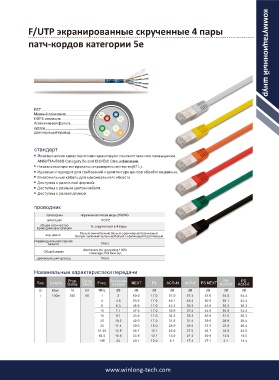

F/UTP экранированные скрученные 4 пары

патч-кордов категории 5e коммутационный шнур

PET
Медный проводник
HDPE изоляция
Алюминиевая фольга
куртка
дренирующий провод

стандарт
Электрические характеристики гарантируют соответствие или превышение
ANSI/TIA-568B Category 5e and ISO/EIC Спецификации.
Независимо протестированы и проверены интертек(ETL).
Идеально подходит для требований к архитектуре центра обработки данных.
Многожильный кабель для максимальной гибкости.
Доступны с различной формой.
Доступны с разным цветом кабеля.
Доступны с разной длиной.

проводник

проводник скрученная голая медь 26AWG
изоляция HDPE
общее количество
проводников изоляции 8, скрученный в 4 пары
белый-синий/синий,белый-оранжевый/оранжевый
код цвета белый-зеленый/зеленый,белый-коричневый/коричневый
Индивидуальная парная
защита None
Общий экран Aluminum foil, providing 100%
coverage, foil face out.
дренирующий провод None

Номинальные характеристики передачи

Prop.
PS
PS
Res. Length Delay Delay Freq. Вносимая NEXT RL ACR-N ACR-F PS NEXT ACR-N ACR-F
потеря
Skew
Ω Max. ns ns
i 100m 555 50 1 3 60.0 17.0 57.0 57.4 57.0 54.0 54.4
4 4.5 53.5 17.0 49.1 45.4 50.5 46.1 42.4
8 6.3 48.6 17.0 42.3 39.3 45.6 39.3 36.3
10 7.1 47.0 17.0 39.9 37.4 44.0 36.9 34.4
16 9.1 43.6 17.0 34.5 33.3 40.6 31.5 30.3
20 10.2 42.0 17.0 31.8 31.4 39.0 28.8 28.4
25 11.4 40.3 16.0 28.9 29.4 37.3 25.9 26.4
31.25 12.9 38.7 15.1 25.9 27.5 35.7 22.9 24.5
62.5 18.6 33.6 12.1 15.0 21.2 30.6 12.0 18.5
100 24 30.1 10.0 6.1 17.4 27.1 3.1 14.4
