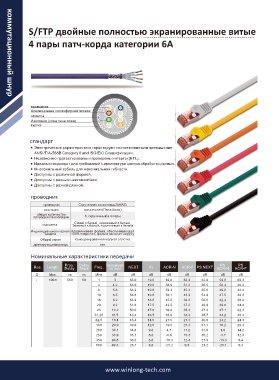

S/FTP двойные полностью экранированные витые

4 пары патч-корда категории 6А

коммутационный шнур
проводник
Алюминиевая полиэфирная пленка
оплетка
Изоляция (кожа пена кожа)
куртка

стандарт
Электрические характеристики гарантируют соответствие или превышение
ANSI/TIA-568B Category 6 and ISO/EIC Спецификации.
Независимо протестированы и проверены интертек(ETL).
Идеально подходит для требований к архитектуре центра обработки данных.
Многожильный кабель для максимальной гибкости.
Доступны с различной формой.
Доступны с разным цветом кабеля.
Доступны с разной длиной.

проводник

проводник Скрученная голая медь26AWG
изоляция полиэтилен(Пена-Кожа)
общее количество
проводников изоляции 8, скрученный в 4 пары
Синий x белый, оранжевый x белый,
код цвета Зеленый x белый, коричневый x белый
Индивидуальная парная Алюминиевая фольга, обеспечивающая
защита 100% покрытие, фольга выходит наружу
Общий экран Консервированная медная оплетка
дренирующий провод нет

Номинальные характеристики передачи

Prop. Delay Вносимая PS PS
Res. Length Delay Skew Freq. потеря NEXT RL ACR-N ACR-F PS NEXT ACR-N ACR-F
Ω Max. ns ns
i 100m 550 50 1 3 65.0 19.0 62.0 63.3 62.0 59.0 60.3
4 4.2 63.0 19.0 58.9 51.2 60.5 56.4 48.2
8 5.8 58.2 19.0 52.4 45.2 55.6 49.8 42.2
10 6.5 56.6 19.0 50.1 43.3 54.0 47.5 40.3
16 8.2 53.2 18.0 45.0 39.2 50.6 42.4 36.2
20 9.2 51.6 17.5 42.5 37.2 49.0 39.8 34.2
25 10.2 50.0 17.0 39.8 35.3 47.3 37.1 32.3
31.25 11.5 48.4 16.5 36.9 33.4 45.7 34.2 30.4
62.5 16.4 43.4 14.0 27.0 27.3 40.6 24.2 24.3
100 20.9 39.9 12.0 19.0 23.3 37.1 16.2 20.3
200 30.1 34.8 9.0 4.7 17.2 31.9 1.8 14.2
250 33.9 33.1 8.0 -0.8 15.3 30.2 -3.7 12.3
350 40.6 30.3 6.6 -10.3 12.4 27.3 -13.3 9.4
500 49.3 26.1 6.0 -23.2 9.3 23.2 -26.1 6.3
