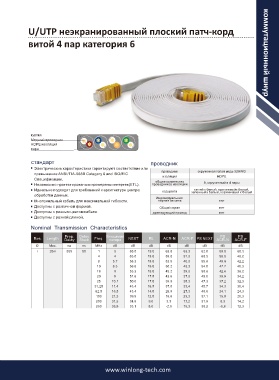

U/UTP неэкранированный плоский патч-корд

витой 4 пар категория 6 коммутационный шнур

куртка
Медный проводник
HDPE изоляция
пара

стандарт проводник
Электрические характеристики гарантируют соответствие или
превышение ANSI/TIA-568B Category 6 and ISO/EIC проводник скрученная голая медь 32AWG
изоляция
HDPE
Спецификации. общее количество
Независимо протестированы и проверены интертек(ETL). проводников изоляции 8, скрученный в 4 пары
Идеально подходит для требований к архитектуре центра код цвета зеленныйx белый, коричневый x белый
синий x белый, оранжевыйx белый,
обработки данных. Индивидуальная
Многожильный кабель для максимальной гибкости. парная защита нет
Доступны с различной формой. Общий экран нет
Доступны с разным цветом кабеля. дренирующий провод нет
Доступны с разной длиной.

Nominal Transmission Characteristics
Prop. Delay Вносимая PS PS
Res. Length Delay Skew Freq. потеря NEXT RL ACR-N ACR-F PS NEXT ACR-N ACR-F
Ω Max. ns ns
i 20m 555 50 1 3 65.0 19.0 62.0 63.3 62.0 59.0 60.3
4 4 63.0 19.0 59.0 51.2 60.5 56.5 48.2
8 5.7 58.2 19.0 52.5 45.2 55.6 49.9 42.2
10 6.3 56.6 19.0 50.2 43.3 54.0 47.7 40.3
16 8 53.2 18.0 45.2 39.2 50.6 42.6 36.2
20 9 51.6 17.5 42.6 37.2 49.0 39.9 34.2
25 10.1 50.0 17.0 39.9 35.3 47.3 37.2 32.3
31.25 11.4 48.4 16.5 37.0 33.4 45.7 34.3 30.4
62.5 16.5 43.4 14.0 26.9 27.3 40.6 24.1 24.3
100 21.3 39.9 12.0 18.6 23.3 37.1 15.8 20.3
200 31.5 34.8 9.0 3.3 17.2 31.9 0.3 14.2
250 35.9 33.1 8.0 -2.8 15.3 30.2 -5.8 12.3
