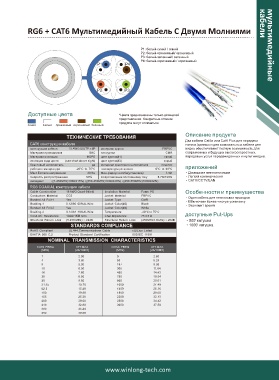

RG6 + CAT6 Мультимедийный Кабель С Двумя Молниями кабели

P1: белый-синий / синий мультимедийные
P2: белый-оранжевый/ оранжевый
P3: белый-зеленный/ зеленный
P4: белый-коричневый / коричневый
P1 P4

P2 P3

Доступные цвета *Цвета предназначены только для целей
представления. Конкретные оттенки
продукта могут отличаться.
синий Белый оранжевый коричневый Зеленый
Описание продукта
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Два кабеля Cat5e или Cat6 Plus для передачи
CAT6 конструкция кабеля голоса /данных и два коаксиальных кабеля для
конструкция кабеля 23 AWG U/UTP x 4P материал куртки FRPVC видео обеспечивают полную возможность для
Материал проводников SBC тип куртки CMR современных и будущих высокоскоростных,
Материал изоляции HDPE цвет куртки(#1) синий передовых услуг передачиданных и мультимедиа.
изоляция кода цвета (see chart above night) цвет куртки(#3) серый
Крестовый наполнитель да материал крестового наполнителя пластик
рабочая температура -20°C to 75°C температура установки 0°C to 60°C приложений
Макс Тяговое напряжение 30 Ibs Мин. радиус изгиба(установка) 1.5in ·Домашняя автоматизация
Скорость распространения 60% Сопротивление постоянному току 6.7Ω/100m ·Легкий коммерческий
импеданс ((1-250MHz)100Ω±15%) ((250-450MHz)100Ω±20%) ((450-550MHz)100Ω±22%) ·CATV/CCTV/LAN
RG6 COAXIAL конструкция кабеля
Cable Construction 18 AWG Quad-Shield Insulation Material Foam PE Особенности и преимущества
Conductors Material CCS Jacket Material FRPVC ·Один кабель для нескольких проходов
Bonded AJ Foil-1 Yes Jacket Type CMR ·EВключает более чистую установку
Braiding-1 0.12/80 60%AI-Wire Jacket Color(#2) Black ·Экономит время
Bonded AJ Foil-2 Yes Jacket Color(#4) White
Braiding-2 0.12/64 40%AI-Wire Temperature -20°C to 75°C
Cond.DC Resistance 102Ω/1KM nom Char.Impedence 75 ± 3 Ω доступные Put-Ups
Structural Rerurn Loss (5-450 MHz) ģ22dB Structural Return Loss (450MHz3.0GHz) ģ20dB ·500’ катушка
STANDARDS COMPLIANCE ·1000’ катушка
RoHS Compliant UL 444,Communications Cable c(UL)us Listed
EIA/TIA 568 C,2 Product Standard Certiflcation ISO/IEC 11801
NOMINAL TRANSMISSION CHARACTERISTICS
CAT6 FREQ ATT.MAX COAX FREQ ATT.MAX
(MHz) (db/100Ft) (MHz) (db/100Ft)
1 2.00 5 2.60
4 3.80 55 5.25
8 5.30 187 9.35
10 6.00 300 11.64
16 7.60 450 14.43
20 8.50 750 18.54
25 9.50 865 20.01
31.25 10.70 1000 21.49
62.5 15.40 1450 26.16
100 19.80 1800 29.08
155 25.20 2200 32.13
200 29.00 2500 34.42
240 32.80 3000 37.50
300 36.40
350 39.80

www.winlong-tech.com
