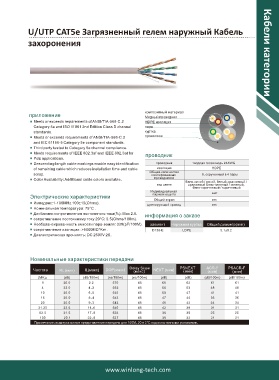

U/UTP CAT5e Загрязненный гелем наружный Кабель

захоронения Кабели категории

приложение композитный материал
Медный проводник
Meets or exceeds requirements of ANSI/TIA-568-C.2 HDPE изоляция
Category 5e and ISO 11801 2nd Edition Class D channel пара
standards. куртка
Meets or exceeds requirements of ANSI/TIA-568-C.2 проволока
and IEC 61156-5 Category 5e component standards.
Third party tested to Category 5e channel compliance.
Meets requirements of IEEE 802.3af and IEEE 802.3at for проводник
PoE applications.
Descending length cable markings enable easy identification проводник твердая голая медь 24AWG
of remaining cable which reduces installation time and cable изоляция HDPE
scrap. Общее количество 8, скрученный в 4 пары
изолированных
Color Availability: Additional cable colors available. проводников
оранжевый Бело-зеленый / зеленый,
код цвета Бело-синий / синий, белый-оранжевый /
бело-коричневый / коричневый
Индивидуальная нет
Электрические характеристики парная защита
Общий экран
Импеданс:1-100MHz 100±15(Ohms). дренирующий провод нет
нет
Номинальная температура: 75°C .
Дисбаланс сопротивления постоянного тока(%): Max 2.5. информация о заказе
сопротивление постоянному току 20°C: 9.5(Ohms/100m).
Несбалансированность емкости пара-земля: 330(pF/100M). элемент Наружная куртка Общий диаметр(mm)
сопротивление изоляции: >5000MΩ*Km . D136-E LDPE 5.1±0.2
Диэлектрическая прочность: DC 2500V 2S.

Номинальные характеристики передачи

Частота RL (мин) IL(макс) DOP(макс) Delay Skew NEXT (мин) PSNEXT ACR-F PSACR-F
(мин)
(мин)
(макс)
(мин)
(MH)z (dB) (dB/100m) (ns/100m) (ns/100m) (dB) (dB) (dB/100m) (dB/100m)
1 20.0 2.2 570 45 65 62 61 61
4 23.0 4.2 552 45 56 53 48 48
10 25.0 6.5 545 45 50 47 41 41
16 25.0 8.4 543 45 47 44 36 36
20 25.0 9.3 542 45 45 42 34 34
31.25 23.6 11.6 540 45 42 39 31 31
62.5 21.5 17.0 538 45 38 35 25 25
100 20.1 22.0 537 45 35 32 21 21
Примечание: вышеуказанное представление передачи для 100M, 20 ± 2°C под испытанными условиями.

www.winlong-tech.com
